Tutorial: PC - C64 Datenübertragung mit einem Commodore 1581 Laufwerk

am
Wer ein Commodore 1581 Floppy-Laufwerk besitzt, kann sich glücklich schätzen, schon alleine wegen der "hohen" Speicherkapazität und weil diese Laufwerke seit einiger Zeit in den bekannten Online-Auktionshäusern mit horrenden Preisen gehandelt werden. Das Laufwerk bringt aber noch einen Vorteil mit sich. Die Disketten können, anders als bei Amiga-Disketten, direkt mit dem PC gelesen oder beschrieben werden. Lediglich ein (internes) Diskettenlaufwerk und ein paar kleine Programme sind für die Beschreibung bzw. Übertragung notwendig.

Commodore Floppy Drive 1581

Was wird benötigt?
Bevor es losgeht, noch ein paar Hinweise (Wichtig!)
- Aktiviere den Schreibschutz von Disketten, die nicht überschrieben werden sollen.
- Die Daten auf der Diskette werden beim Beschreiben unwiderruflich gelöscht.
- Ich übernehme keine Verantwortung für Schäden, die direkt oder indirekt durch diese Anleitung entstanden sind.

Die Vorbereitungen

Ein Hinweis vorweg: Es können ausschließlich interne PC-Diskettenlaufwerke verwendet werden. Externe USB-Floppy-Laufwerke sind an einen eigenen Controller angeschlossen, auf den wir mit unserem Programm nicht zugreifen können.

Wir brauchen für unser Vorhaben nur ein einziges Programm: SAMdisk. Mit diesem können wir Disketten-Images auf eine echte Diskette schreiben. Damit SAMdisk auf das Diskettenlaufwerk zugreifen kann, muss der Treiber fdrawcmd.sys installiert werden. Dieser kann hier heruntergeladen werden (Siehe FdInstall.exe): simonowen.com.

Der Treiber ermöglicht die Beschreibung und das Auslesen der Disketten unter Windows 2000 oder neuer, sowohl in der 32bit als auch in der 64bit Variante. Natürlich brauchen wir ein passendes Image im 1581-Format (.d81). Und diese finden wir unter anderem hier: members.optusnet.com.au. Natürlich können wir uns auch selbst ein D81-Image mit personalisierten Inhalt zusammenstellen, aber dazu später.

DD- und HD-Disketten

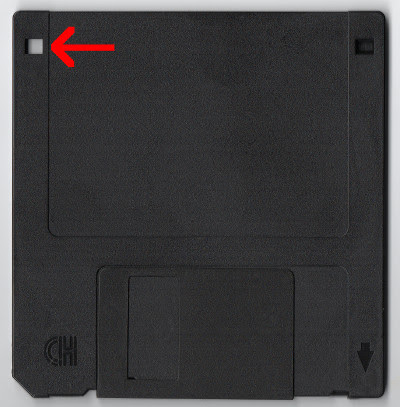

Grundsätzlich können beide Diskettenformate, also DD- (720 KB) und HD-Disketten (1,44 MB), verwendet werden. Da das 1581er Laufwerk aber nur mit 720 KB-Disketten umgehen kann, gibt es eine Kleinigkeit zu beachten: Auch wenn die HD-Diskette 1,44 MB Platz bietet, kann nur die Hälfte davon genutzt werden, die Diskette muss als 720 KB-Diskette formatiert werden. In den meisten Fällen wird die Formatierung aber scheitern, da das PC-Laufwerk erkennt, dass es sich um eine HD-Diskette handelt. Um dieses Problem zu umgehen, muss das zweite Loch (nicht den Schreibschutzschieber!) zugeklebt werden.



DD-Disketten (720 KB) können ohne weitere Vorbereitungen verwendet werden.

Ein D81-Image auf die Diskette schreiben

Zum Beschreiben einer Diskette verwenden wir das Windows-Kommandozeilen-Tool SAMdisk. Wir öffnen die CMD-Shell und navigieren zum Ordner, in dem sich SAMdisk befindet. Kleiner Tipp am Rande: Ziehe die Datei SAMdisk.exe in das CMD-Fenster, dann wird der Pfad zur Datei automatisch eingegeben. Jetzt legen wir die leere Diskette mit aktiviertem Schreibschutz in das PC-Diskettenlaufwerk und geben folgenden Befehl ein (ACHTUNG!: Alle Daten auf der Diskette werden überschrieben bzw. unwiderruflich gelöscht!):

SAMdisk.exe image.d81 a:



Wenn sich das D81-Image nicht im selben Ordner wie SAMdisk befindet, muss der entsprechende Pfad angegeben werden. Am besten man legt das zu kopierende Image immer in den Ordner, in dem sich auch SAMdisk befindet, so spart man sich die Eingabe des Pfades. Wenn der Vorgang abgeschlossen ist, kann die Diskette in das Commodore 1581-Diskettenlaufwerk eingelegt und gelesen werden.

Tipp: Mit dem zusätzlichen Parameter --verify können wir feststellen, ob die Daten korrekt auf die Diskette geschrieben wurden. Da Disketten nicht besonders langlebig sind, sollte der Verify-Befehl immer angehängt werden. Der Kopiervorgang dauert dadurch etwas länger.


Ein D81-Image aus einer Diskette erstellen

Das Erstellen eines Images aus einer echten 1581-Diskette funktioniert genau so schnell und einfach wie das Schreiben auf Diskette. Wir geben einfach diesen Befehl ein:

SAMdisk.exe a: image.d81

Wenn nicht anders angegeben, wird das Image im selben Ordner erstellt, in dem sich auch SAMdisk befindet. Das erstellte Image kann jetzt direkt mit einem Emulator geladen werden.

Eine Diskette auf Fehler prüfen

Disketten sind nicht gerade für ihre Langlebigkeit bekannt, deshalb macht es Sinn die Diskette vor Gebrauch zu prüfen. Wie weiter oben beschrieben, können Daten bereits beim Schreiben mit der Option --verify kontrolliert werden. SAMdisk bietet aber noch einen Befehl, mit dem eine Diskette auf Fehler überprüft werden kann. Gib in der Windows-Shell folgenden Befehl ein:

SAMdisk scan a:


Image mit Dateien zusammenstellen

Bevor wir ein D81-Image auf Diskette schreiben, können wir dieses modifizieren. Oder wir erstellen ein komplett neues Image. Hierzu benötigen wir ein kleines Programm namens Dirmaster, das uns bei dieser Aufgabe unterstützt.



Wir erstellen ein neues D81-Image, indem wir auf "Disk -> New -> D81" klicken. Daraufhin öffnet sich ein Fenster mit dem Inhalt des Images, das jetzt natürlich noch leer ist.



Wir können das Image nun mit C64-Programmen füllen, indem wir die Dateien in das Fenster ziehen. Die meisten C64-Images, die im Netz zu finden sind, liegen als D64-Image vor. Diese Images können ebenfalls mit Dirmaster geöffnet und dessen Inhalt in unserem D81-Image kopiert werden. Dadurch ist es uns möglich, eigene Programm-Sammlungen zu erstellen.



Sind wir mit unserer Zusammenstellung zufrieden, speichern wir das Image ab. Klicke dazu auf "Disk -> Save As...". Die Reihenfolge, in der die Programme auf dem D81-Image liegen, kann jederzeit per Drag & Drop verändert werden. Das ist relevant wenn man möchte, dass ein bestimmtes Programm startet wenn die Diskette am C64 mit LOAD"*",8,1 geladen wird, denn dadurch wird das erste Programm im Inhaltsverzeichnis geladen.
